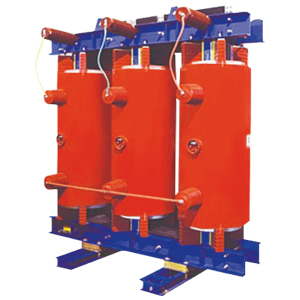

SC(B)10、SC(B)11 35kV级系列环氧树脂浇注干式变压器

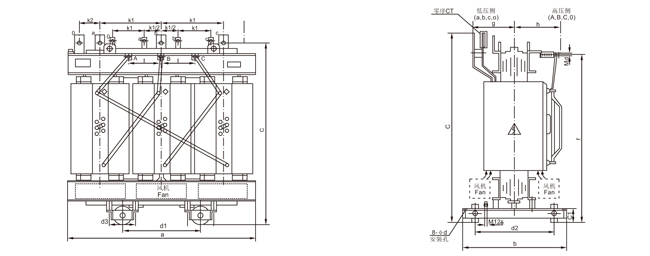

型号含义技术参数安装尺寸

结构特征

■ 铁心采用进口高导磁冷轧晶粒取向硅钢片厚度≤0.3mm，45°全斜阶梯行迭积，用防护树脂覆盖铁心表面，以防潮、防锈。

■ 低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平
衡，漏磁小，机械强度高，抗短路能力强。

■ 可配置低噪音的风冷装置，通过温控器对风扇的起动和关闭可以自动控制，由此可以使变压器增容40％运行。

■ 通过埋入低压绕组的感温元件和传感系统，根据设定值来启动、关闭风机或报警、跳闸起到保护变压器的作用。

■ 变压器配置IP20使直径>12mm的异物不会进入罩壳内，配置IP23，同时还可以防止与垂直成≤60°角度的水淋入。保护罩能有效地防
止小动物进入罩内而引起的短路停电等事故，也保障人生安全。

遵循标准

GB/T1022B GB6450

额定高压：35,38.5kV

额定低压：0.4kV

分接范围：

无励磁调压 (±5％, ±2×2.5％)

有载调压 (±4×2.5％)

联结组别：Dyn11 or Yyn0

绝缘水平：LZ170AC70/A05

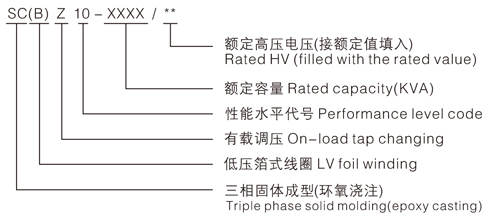

产品型号
