概述

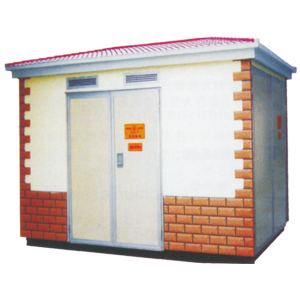

■ ZBW型系列组合式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、
居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
■ 本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站的
1/10-1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设
和建造的首选新型成套设备。
1/10-1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设
和建造的首选新型成套设备。
■ 本产品符合GB/T17467-1998《高压/低压预装式变电站》标准和IEC1330标准。
产品型号
使用环境
■ 海拔高度：低于1000m：
■ 周围环境温度：a.最高不超过+40℃ b.最低不低于-25℃ c.24小时周期内平均温度不超过+30℃；
■ 2 2 地震水平加速不大于0.4 m/S ，垂直加速不大于0.2 m/S ；
■ 无剧烈振动和冲击及爆炸危险场所。
结构特征
本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室、变压器室和低压室。高压室功能齐全，高压室由HXGN-□10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S9、S11以及其他低损耗油浸变压器或SCB9、SCB10干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
