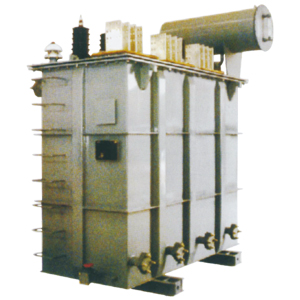

35kV级及以下油浸式电炉变压器

型号含义技术参数安装尺寸

概述

■ 本部分产品适用于三相、50Hz、35kV级及以下的电力系统中，是冶金等行业的主要变电设备，它将电力系统电压转变为冶炼炉所需
要的电压，供冶炼钢铁、电石、结晶硅、铁合金等用。

■ 由于该产品具有高电压、大电流、抗短路能力强等要求，因此，本公司吸取国内外先进技术，采用新材料，优化设计，使产品的结构
更趋合理，产品的电气强度、机械强度、散热能力、过载能力等得到明显提高。

结构特征

■ 铁心

铁心片选用优质取向冷轧硅钢片，铁心采用全斜多阶梯接缝、无冲孔型式，采用不锈钢拉板和环氧玻璃丝拉带等紧固方式。

■ 线圈

导线选用优质无氧铜制造的漆包线或纸包扁铜线，线圈采用圆筒式、螺旋式、连续式、纠结式等型式。为提高线圈抗短路能力，采用压钉、压板结构，压紧线圈。

■ 油箱

油箱采用桶式或罩式的型式，散热元件采用波纹片、片式散热器或强迫油循环水冷却器等组件。

变压器一般不供给小车，但箱底焊有符合国家标准轨距的底座，便于用户安装。如果用户要求，可供给小车。

■ 安全保护装置

按照国家标准及用户要求，变压器配置：压力释放阀、气体继电器、迅号温度计、净油器、储油柜、油样活门等安全保护装置。

遵循标准

GB1094.1-1996

GB311.1-1997

GB1094.2-1996

JB/T9640-1999

GB1094.3-2003

JB/T6303-2004

GB1094.5-2003

JB/T8447-1996

GB7328-1987

JB/T8506-1996

GB1094.1-1996

GB7328-1987

GB1094.2-1996

GB311.1-1997

GB1094.3-2003

JB/T8636-1999

GB1094.5-2003

GB/T18494-2001

使用环境

■ 海拔高度：≤1000米。

■ 环境温度：最高温度+40℃，最高月平均温度+30℃；最高年平均温度+20℃。

■ 安装环境：安装地点的倾斜度<3°，无明显污秽和腐蚀、可燃性气体。

产品型号
