.概述

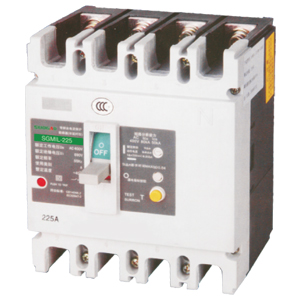

        SGM1L系列带剩余电流保护塑料外壳式断路器(以下简称断路器),是本公司采用先进的设计软件、制造技术，研制、开发的新型断路器之一，其额定工作电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁启动之用，断路器具有过载，短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
       断路器按照其额定极限短路分断能力（Icu）的高低，分为M型（较高分断型）、H型（高分断型）二类，该断路器具有体积小，分断高、飞弧短，抗振动等特点。本断路器可垂直安装（即竖装），亦可水平安装（即横装）.本断路器不可倒进线，即允许1、3、5接电源线，2、4、6接负载线。

断路器适用于隔离，符号表示为:

        2)三极断路器无代号，四极时分A、B、C、D。

        3)配电用断路器无代号，保护电动机用断路器以2表示，湿热带型用TH表示。

        4)手柄直接操作无代号；电动操作用P表示；转动手柄操作用Z表示。

按产品极数分为三极与四极。四极断路器中中性极(N极)的形式分四种：

  A型：N极不安装过电流脱扣，且N极始终接通，不与其它三极一起合分,

  B型：N极不安装过电流脱扣，且N极与其它三一起合分(N极先合后分)

  C型：N极安装过电流脱扣，且N极与其它三极一起合分。(N极先合后分)

  D型：N极安装过电流脱扣，且N极始终接通，不与其它三极一起合分。



按额定电流（A）分：SGM1L-100为（10）、16、20 25、40、50、63、80、100A十级；SGM1L-225为100、125、140、160、180、200、225A七级；SGM1L-400为225、250、315、350、400五级；SGM1L-630为400、500、630A三级。

[带()为不推荐规格]

按连接方式分为板前接线、板后接线、插入式接线三种。

按过电流脱扣器型式分为热动一电磁(复式)型、电磁(瞬时)型两种.按断路器是否带附件分带附件和不带附件两种:

附件分内部附件和外部附件：内部附件有分励脱扣 器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头

五种；外部附件有转动手柄操作机构、电动操作机构。





适用工作环境及安装条件

        安装地点的海拔2000 M及以下;周围介质温度不高于+40℃和不低于-5℃；且24小时平均值不超过+35℃(特殊订货除外)； 安装地点的空气相对湿度在最高温度为+40℃时不超 过50％；在较低温度下可以有较高的相对湿度，例如20℃时达90％，对由于温度变化偶尔产生的凝露应采取特殊的措施；湿热带型断路器空气相对湿度在+25℃时不超过95%:

        污染等级为3级；

        断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路，安装类别为I I；湿热带断路器能耐受湿热、盐雾、霉菌的影响；断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；在没有雨雪侵袭的地方；断路器应按产品的使用说明书安装：





主要特点

● 剩余电流三相保护：SGM1L断路器实现接地故障保护；常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列
   断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；

● 现场可调：额定剩余动作电流I△nN及剩余电流动作时间(非延时和延时)根据实际情况现场可调；

● 低电压保护：当相电压降至50V，漏电保护模块仍能正常工作；

● 具有漏电报警输出功能:当设备或线路的剩余电流，达到或超过设定值，带漏电报警单元模块的断路器输出一个无源接点信号，驱动
   相应的报警装置；

● 安装具有互换性：外形尺寸与SGM 1系列断路器同规格相同，安装具有较好的互换性。

注:  1、脱扣器方式及内部附件代号首位数字2表示电磁（瞬时）脱扣器，3表示热动-电磁（复式）脱扣器；后两位数字表示内部附件
             代号。

       2、除SGM1L-400、SGM1L-630中220、320规格辅助触头为二对触头（即二常开，二常闭）外，其余规格辅助触头数量均为一
            对触头（即一常开、一常闭）



断路器主要技术性能指标

技术性能指标见表八

表八
