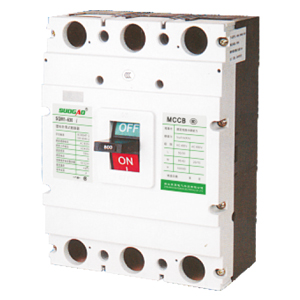

SGM1 塑料外壳式断路器



断路器的分类

型号及其含义如下

注:1) 配电用断路器无代号;保护电动机用断路器以2表示.
     2) 直接操作无代号;电动操作用P表示;转动手柄操作Z表示


● 按产品极数分为三极和四极。四极产品中中性极(N极)的型式分四种:
   A型:N极不安装过电流脱扣器,且N极始终接通,不与其它三极一起合分;
   B型:N极不安装过电流脱扣器,且N极与其它三极一起合分(N极先合后分);
   C型;N极安装过电流脱扣器,且N极与其它三极一起合分N极先合后分);
   D型:N极安装过电流脱扣器,且N极始终接通,不与其它三极一起合分。


● 按额定电流(A)分:
   SGMl-63为(6)、10、16、20、25、32、40、50、63A九级(6A规格无过载保护):
   SGMl-100为(10)、16、20、25、32、40、50、63、80、100A十级;
   SGMI-225为100、125、140、160、180、200、225A七级;
   SGMl-400为225、250、315、350、400A五级;
   SGMl-630为400、500、630A三级;
   SGMl-800为630、700、800三级。 [带()为不推荐规格】


● 按接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线四种。
● 按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种。
● 按断路器是否带附件分带附件和不带附件两种:
    附件分内部附件和外部附件;内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种,外部附件有转动手柄操作机构、电动操作机构、联锁机构及辅助装置的接线端子排等。



断路器特性曲线



断路器主要技术性能指标

技术性能指标见表八

表八

注:极限分断与飞弧距离包含横装与竖装。
﹡SGM1-100飞弧距离分“0”飞弧与50mm两种,应在订货时注明,四极断路器690V规格无“0”飞弧
