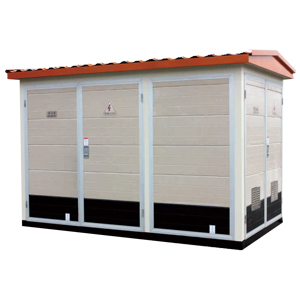

你所在的位置：首页 - 高低压成套设备 - 箱式变电站系列 - YBP -12kV 户内外高压预装式变电站
概述
本产品完全符合GB/T17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。
型号及含义
使用条件
★ 海拔高度：≤1000m；环境温度：-25℃~+40℃；
★ 温度：最高月平均气温+30℃，最高年平均气温+20℃；
★ 相对湿度：日平均值不大于95％，月平均值不大于90％；
★ 防震水平：水平加速度0.4m/s，垂直加速度0.15m/s；
★ 安装地点无剧烈冲击、 无严重污染和化学腐蚀、 无导电尘埃及爆炸危险 ，当不能满足正常使用条件要求时，请用户与我公司协商解
决。
决。
产品结构特点
★ 本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型；
★ 具有终端，环网或双电源供电方式；
★ 可做成单台或双台变压器的供电方案；
★ 可选择油浸电力变压器和干式电力变压器；
★ 箱体设有足够的自然通风口和隔热措施 ，可保证所有电器设备正常运行(如用户需求可采用强制冷却)；
★ “五防”功能齐全，操作维护方便，运行安全可靠；
★ 外壳材料为不锈钢、铝合金、冷轧板、 彩钢复合板、非金属或两者的组合，耐老化、阻燃、防腐、防水、防尘、具备长期户外使用
条件；
条件；
★ 体积小、重量轻、外型美观与环境协调；
★ 当选用SF6负荷开关柜时，箱变整体尺寸小，更适用于小区建设，路灯工程改造。
★ 高压环网柜内可装配网自动化终端 (RTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
高压侧
预装式变电站高压一般采用负荷开关 熔断器组合电器保护，熔断器一相熔断后， 三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。
低压侧
低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关体积小、飞弧短，出线灵活；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。
变压器
预装式变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器， 也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，变压器可方便地进出。
产品结构图
