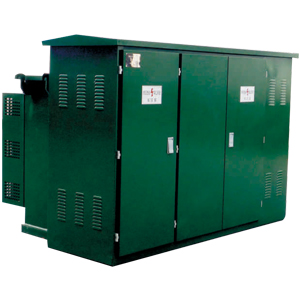

YBZ-12kV 组合美式预装式变电站



概述

      本产品是吸收国外最新先进技术,结合国内实际情况研制开发的,整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

      YBZ系列预装式变电站, 适用于10kV环网供电, 双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。本产品符合下列标准:GB/T17467-1998《高压低压预装式变电站》DL/T537-93《6-35KV箱式变电站订货技术条件》


型号及含义


使用条件

★ 海拔高度不超过1000m;

★ 环境温度:-35℃~+40℃;

★ 相对湿度:日平均值不大于95%,月平均值不大于90%;

★ 安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。





功能及提点

★ 全绝缘、全密封、免少维护、可靠保证人身安全;

★ 结构紧凑、体积仅为同容量欧变的1/3-1/5,高度低;

★ 可采用分箱式结构,避免变压器油箱内油的污染;

★ 高压侧采用双熔丝全范围保护,大大降低成本;

★ 即可用环网,也可用于终端,电缆头可在200A负荷电流时紧急插拔;

★ 箱体采用蜂窝式双夹层复合板,隔温又散热的功能;

★ 低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;

★ 高压侧油浸式负荷开关或SF6负荷开关, 可电动升级, 为实现配网自动化打下基础。

★ 采用油浸式S9或性能更优的S11系列变压器。



★ 预装式变电站技术参数表



★ 变压器技术参数表
选用新型S9系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S10系列及S11系列变压器
