概述

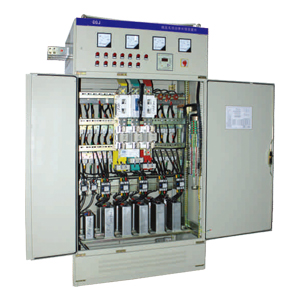

      GGJ型低压无功智能补偿装置采用计算机辅助设计(CAD)，引入微电脑控制，对无功量实行智能化跟踪补偿，其结构合理，技术先进，广泛应用于低压电网，提高功率因数，减少无功损耗，改善供电质量，是新一代的节电产品。

      专用于容量130-600kVA三相变压器的无功功率补偿。

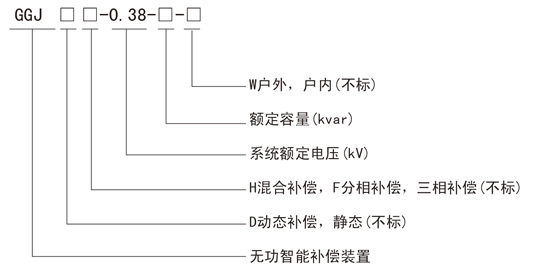

型号及含义

使用条件

★ 海拔高度：≤2000m；

★ 环境温度：-20℃～+45℃；

★ 相对湿度：20℃时≤90％；

★ 安装环境：无有害气体和蒸汽，无导电性或爆炸性尘粒及严重霉菌。

产品结构特点

★ 采用智能控制器控制，功能齐全，性能可靠，补偿方式自动；可将功率因数提高致0.9以上；

★ 实时显示电网功率因数，显示范围：滞后(0.00-0.99)，超前 (0.00-0.99)；

★ 具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能；

★ 记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进入运行状态，无须人员值守；

★ 可根据电网负荷平衡状况，采取分相补偿或混合补偿；

★ 抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲，高于国家专业标准。

可配电网检测功能

★ 实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度；电压电流总畸
     变率和2-25次谐波含量；

★ 具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测试，参数设置和时实测量数据
    及纪录数据的读取；

★ 数据分析功能：可对运行负荷数据进行分析处理、统计查询；综合分析供电质量，计算电压合格率，供电负荷率，可靠率及最大负荷
    率；分时段查询功率因数、有功功率和无功功率；绘制各相电压、电流、功率因数等曲线图；打印综合分析及统计报表。

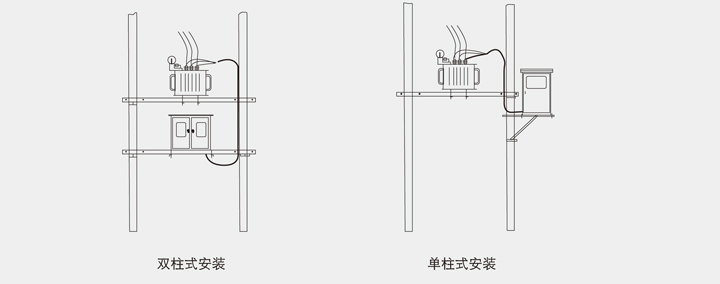

户外柱上安装方式（下图）

订货须知

★ 确定变压器额定容量，二次侧额定电压，二次侧电流互感器变比；

★ 确定无功负荷状况和受电自然功率因素，被补偿系统和设备的工作总电流及波动范围；负荷特性为冲击性负荷、波动负荷还是常规稳
    态负荷；

★ 装置型号、类型、总容量；

★ 装置为户外箱式，所用材料：普钢/不锈钢以及箱体的颜色；

★ 装置为户内柜式，装置的颜色； 若需与其他配电柜并柜， 需说明其他配电柜的型号、拼柜方式；

★ 户外柱上安装，可单杆安装或双杆安装。
