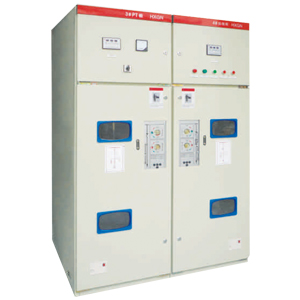

HXGN17-12kV 户内高压环网开关设备

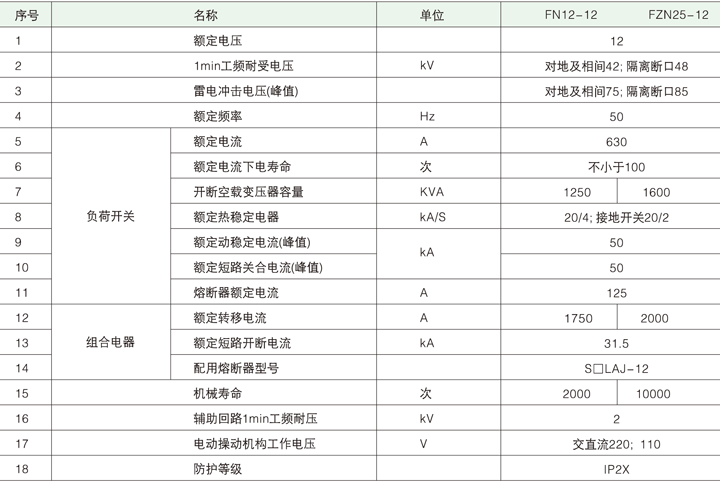

型号含义技术参数安装尺寸

概述

HXGN17-12型箱型固定式金属封闭开关设备(简称环网柜)，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。

符合GB3906《3.6~40.5交流金属封闭开关设备和控制设备》，符合国际标准IEC298《交流金属封闭开关设备和控制设备》的要求。并具有“五防”联锁功能。

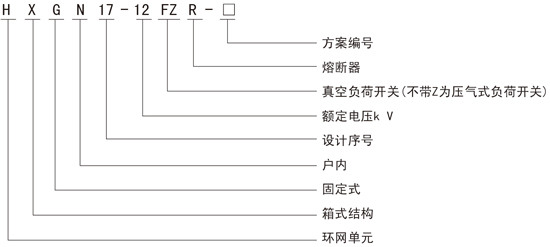

型号及含义

使用条件

★ 周围环境温度上限+4 0℃，下限-25℃；

★ 海拔高度不大于1000m；

★ 相对温度日平均值不大于9 5%，月平均值不大于90%；

★ 无火灾、爆炸危险及剧烈振动的场所；

★ 周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染；

结构特点

★ 采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸。

★ 既可配FN12-12型压气式负荷开关、组合电器，也可配FZN25-12型真空负荷开关、组合电器。体积小，免维修，三相联动结构，具
有明显的隔离断口。

★ 负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装(FZN25不可倒装)。

★ 可手动和电动操作，可具有远方遥控功能。

★ 设有完善可靠的机械联动、联锁装置，完全达到“五防"功能。

a. 负荷开关合闸时，接地开关无法合闸，前门无法打开；

b. 负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门可以打开；

c. 接地开关合闸时，负荷开关无法合闸，前门板可以打开；

d. 接地开关分闸时，负荷开关可以分、合闸，前门板无法打开；

e. 电缆下进线时，在进线有电时，无论负荷开关处于合闸或分闸位置电磁锁控制前门板，使其无法打开。(除用专用钥匙紧急解锁
外)。

★ 负荷开关采用联动防护绝缘活门或透明绝缘罩，遮挡带电触头，确保人身安全。

★ 采用正面操作维护，可靠墙安装。

★ 前面门装有观察窗，可清楚观察柜内元件工作状况。
