开关柜符合GB3906《3.6～40.5kV交流金属封闭开天设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小、具有完整可靠的防误操作功能。开关柜内配装的主开关VS1-12型或ZN28-12型真空断路器，隔离开火采用GN30-12、GN19-10型隔离开关，接地开关采用JN15-12型接地开关。





型号及含义





使用条件

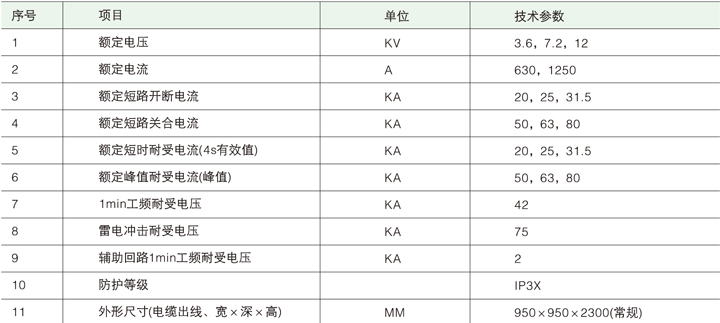

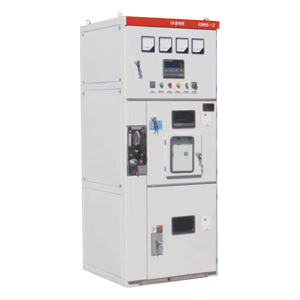

★ 开关柜示意图(图1)

★ 开关柜为箱式固定式结构，柜体由薄板和角钢焊接而成。开关柜后上部为主母线室，室顶部设有压力释放装置： 前上部为继电器室，小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关或出线侧隔离开关；后部安装电流互感器、电压互感器、避雷器，一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜；隔离开关与接地开关在柜前左部操作。

★ 开关柜采用相应的机械闭锁装置，此闭锁结构简单，操作方便，五防可靠。

   a. 本闭锁只有在断路器确实分断后，才能将手柄从“工作”位置拉出右旋至“分断”闭锁位置，分合隔离开关，防止了带负荷分合隔
      离开关。

   b. 当断路器和上下隔离均处于合闸状态，手柄处于“工作位置”时，前柜门不能打开，防止误入带电间隔。

   c. 当断路器和上下隔离开关均处于合闸状态，手柄不能转至“检修"或“分断闭锁"位置， 避免误分断路器， 当手柄处在“分断闭
      锁”位置时，只能分上下隔离，不能合断路器，避免了误合断路器。

   d．当上下隔离未分闸， 接地开关就不能合上， 手柄不能从“ 分断闭锁” 位置旋至“ 检修” 位置， 可防止带电挂地线。

注： 根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其闭锁和五防均能达到要求。





定货须知
