本产品符合标准：GB3906-2006《3.6-40.5kV交流金属封闭开关设备和控制设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC62271:200《额定电压1kV以上52以下交流金属封闭开关设备和控制设备》，DL/T404《户内交流高压开关柜订货技术条件》。

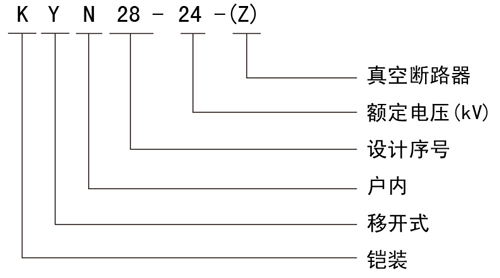

型号及含义





使用条件

3.1 周围空气温度：最高温度40℃，最低温度-15℃；

3.2 相对湿度：日平均值不大于95%，日平均水蒸气压力不超过2.2Kpa月平均值不大于90％，月平均水蒸气压力不超过1.8Kpa；

3.3 海拔高度：1000m及以下；

3.4 地震烈度：不超过8度；

3.5 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；

3.6 无经常性的剧烈振动场所；

3.7 在超过GB3906规定的正常的环境条件下使用时，由用户和制造商协商。





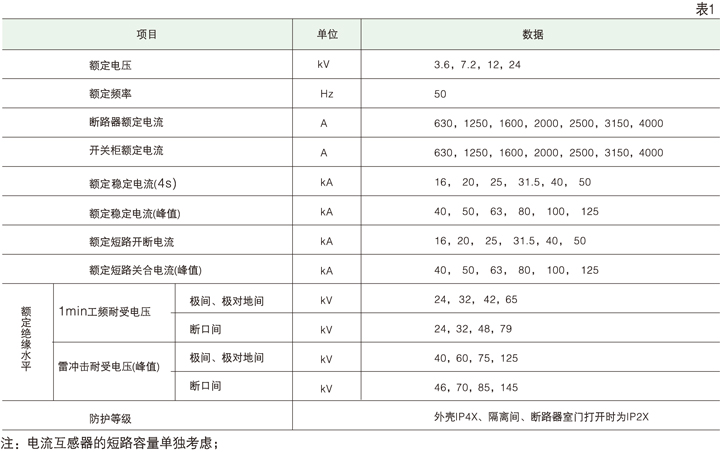

产品结构特征

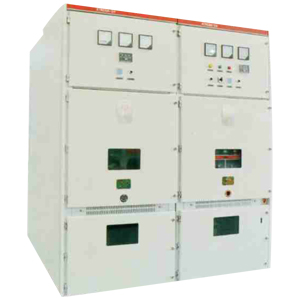

5.1 开关设备结构(见图1)。

5.2 完全金属铠装，组装式结构，组合方案广。

5.3 柜体选用进口的敷铝锌薄钢板，经MlNGE机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高重量轻、强度高、零件通用性强。

5.4 可配装VS1-24系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护。

5.5 手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

5.6 各类手车按模数积木式变化，保证同规格手车可自由互换， 不同规格手车绝对不能进入。

5.7 接地开关安装方式：

5.7.1 装于柜中部(前置式)便于柜后检修双面维护(图1-a)。

5.7.2 装于柜后部(后置式)便于靠墙节约空间面积(图1-b)。

5.8 电流互感器安装方式：

5.8.1 柜后部电缆室正装。

5.8.2 大弯板底部吊装。

5.9 电缆室可安装多达9根单芯电缆。

5.10 各高压室均有泄压通道，确保人身安全。

5.11 高可靠的联锁装置，充分满足“五防”安全要求。

5.12 由专用运载车运送手车，操作轻便，灵活。

5.13 前后门装有观察窗， 可方便观察室内元件的工作状态。
